 Documento de Arquitetura

 Histórico de Revisão

Data Versão Modificação Autor
22/03/2021 0.1 Criação do documento Luíz Gustavo
25/03/2021 0.2 acrescentando a representação da arquitetura e visão geral Felipe Chermont
27/03/2021 0.3 Atualizando parte do documento 2, 3.1, 3.2 Deivid e Victor
30/03/2021 0.4 Atualizando a visão de Dados e as Referências Deivid e Victor
22/04/2021 1.0 Retirando o Visao de casos de Uso Felipe Chermont
---


1. Introdução

 1.1 Objetivo

 A finalidade deste documento é listar os passos seguidos para realizar o projeto AvaInsta, sendo assim, estão inclusos neste a arquitetura utilizada e também as ferramentas de desenvolvimento.

 1.2 Escopo

 O AvaInsta visa ser uma aplicação web voltada para usuários do aplicatico Instagram, funcionando como sistema de avaliações e recomendações de perfis de venda do mesmo.

2. Representação da Arquitetura

Representação dos serviços e modelos implementados na aplicação. A arquitetura utilizada no projeto será a arquitetura baseada no modelo MVC. A aplicação web Avainsta será feita pelo Django, um framework escrito em python. O modelo de arquitetura utilizado dentro do framework Django é o MVT (Model, View e Template), que é derivada do padrão arquitetural MVC (Model, View e Controller). De acordo com o The Django Book, a parte de controller, em Django, é tratada pelo próprio framework. Portanto a View do MVT desempenha um papel próximo, mas não igual ao controller. Em função disso, sempre que for feita uma requisição do front, o django exige que sempre seja devolvido alguma coisa.

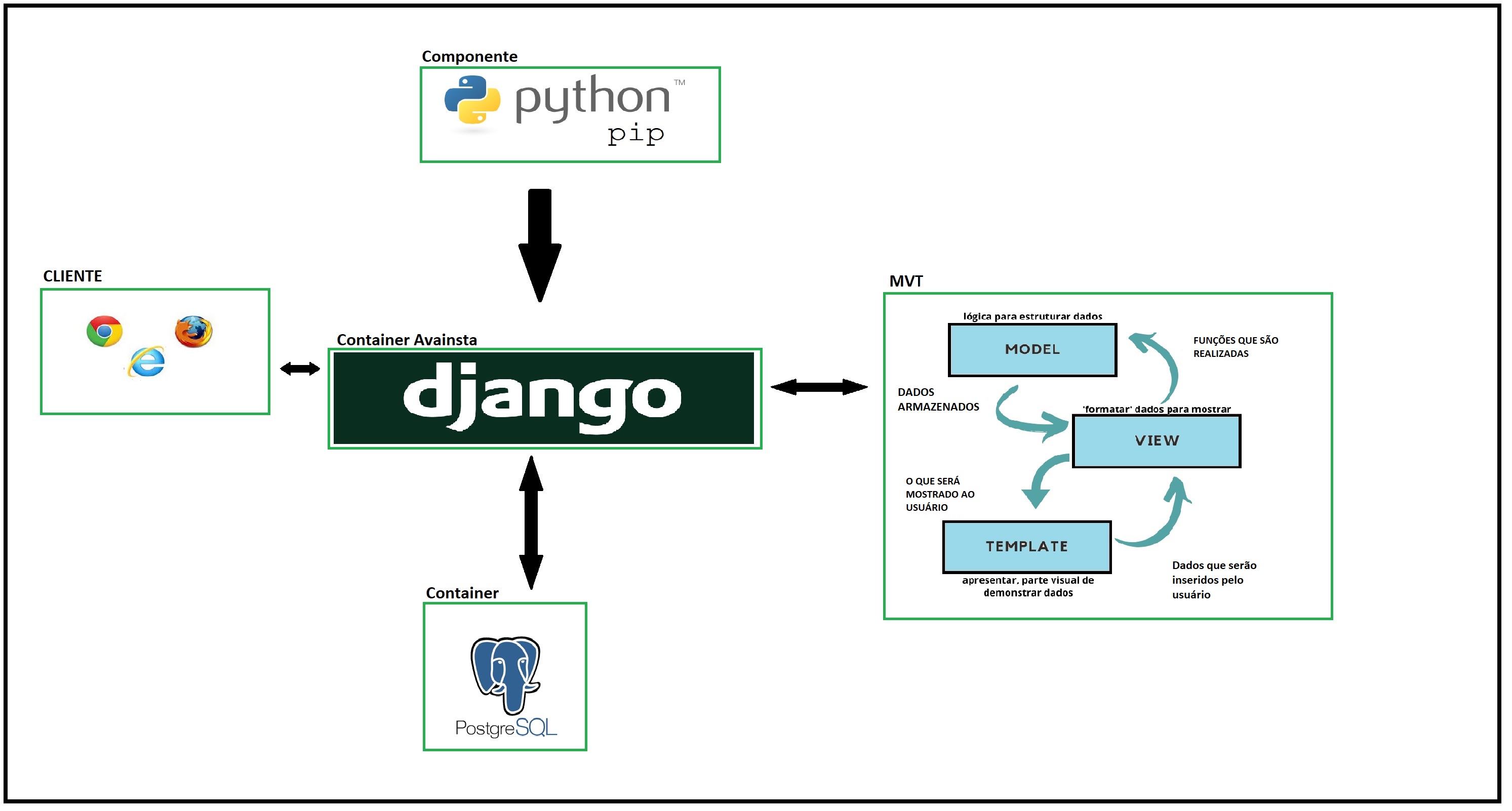

Diagrama de relações

2.1 Tecnologias

 2.1.1 Front End

  • BootStrap

O bootstrap é um framework web com código-fonte aberto para desenvolvimento de componentes de interface e front-end para sites e aplicações web que usam majoritariamente HTML, CSS e JavaScript.

A escolha de se utilizar este framework se da por ser um dos projetos mais bem avaliados e utilizados no GitHub e possuir uma documentação ampla, além da facilidade de implementação e utilização.

 2.1.2 Back End

  • Django

O Django é um framework para desenvolvimento web, escrito em Python que utiliza o padrão model-template-view(MTV).

O Django é ótimo para aplicações menores e que precisam de implementação rápida, como é o caso do AvaInsta. Segue o principio DRY (Don't Repeat Yourself), que busca o melhor aproveitamento do código feito e evita repetições e conta com diversos pacotes prontos para auxiliar e otimizar o desenvolvimento do projeto.

 2.1.3 Banco de Dados

  • PostgreSQL

É um sistema gerenciador de banco de dados objeto relacional, desenvolvido com código aberto.

O postgreSQL é capaz de lidar desde pequenas a grandes aplicações, estando em desenvolvimento a mais de 30 anos e comportanto quaisquer necessidades que o projeto possa precisar.

O projeto utilizará o PostgreSQL como o banco de dados da aplicação Avainsta, por ser simples a utilização e pela segurança.

3. Metas e Restrições

 3.1 Metas

Desenvolver uma aplicação de avaliação web que avalia e recomenda produtos comprados em lojas informais do instagram.

 3.2 Restrições

Requisito Ferramenta/Solução
Linguagem Python 3
Framework Django 2
FrontEnd BootStrap
Plataforma Web
Segurança Provida pelo próprio framework Django
Linguagem Natural Lingua Portuguesa

4. Visão Geral

A visão geral demonstra, através de diagramas, a aplicação e modelo de implementação do AvaInsta, baseado nas tecnologias e frameworks que serão utilizados em seu desenvolvimento.

 4.1 Visão de Implementação

A visualização de implementação contém uma visão geral do modelo de implementação e organização dos pacotes e camadas do projeto.

O projeto segue a arquitetura proposta pelo framework Django, onde cada aplicação do projeto é separada em uma pasta contendo os seguintes arquivos e espeficicações:

  • models.py: Serve como modelo de classe que será salva no banco de dados

  • urls.py: Funciona como um endpoint. Usado na conexão da aplicação com os templates desenvolvidos.

  • views.py: Recebe a requisição Web e retorna uma resposta, sendo ela o conteudo da página.

  • tests.py: Onde será realizado todos os tipos de testes necessários para o projeto.

Como pode ser visualizado através do Diagrama de pacotes:

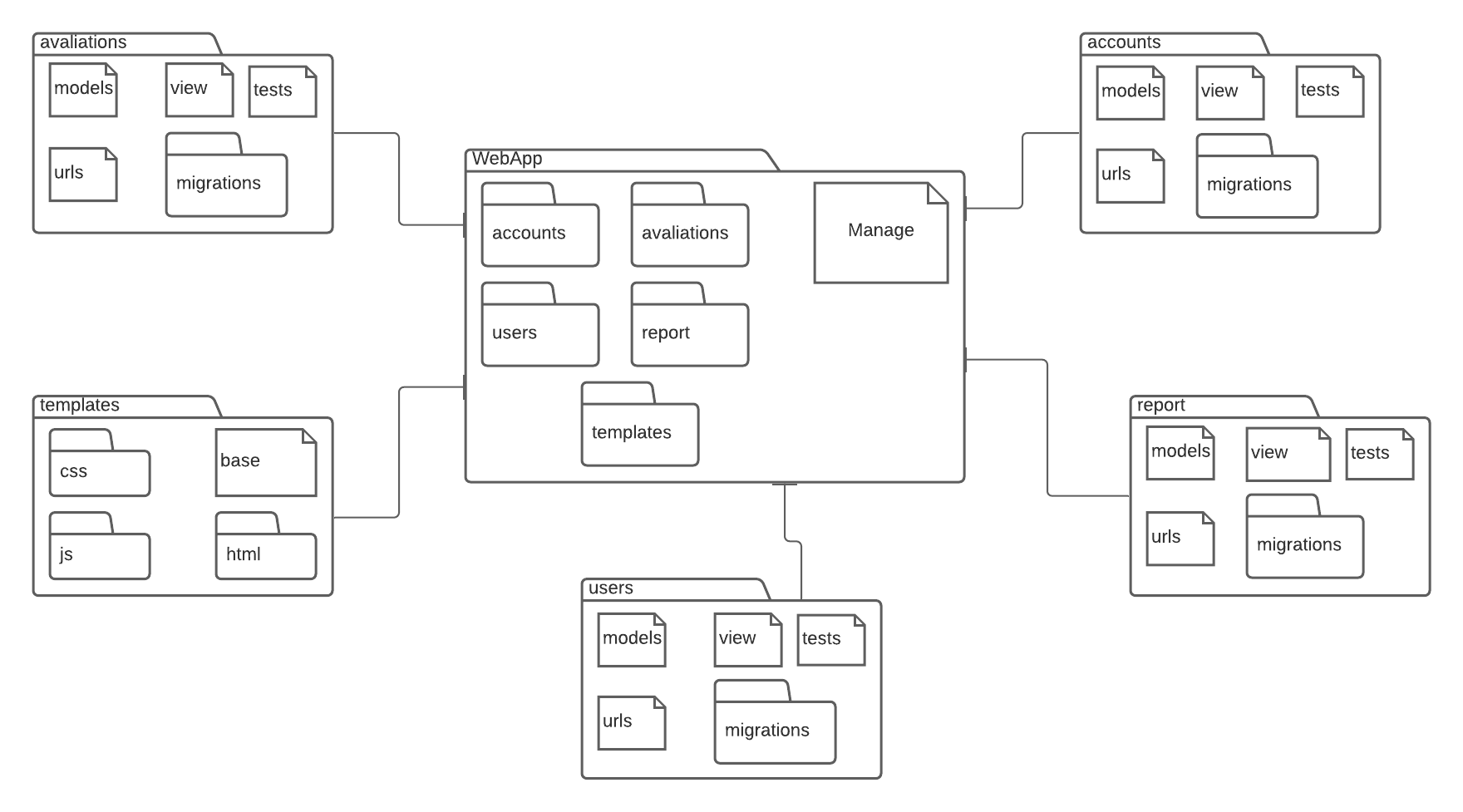

Diagrama de pacotes

 4.2 Visão de Dados

A visão de dados fornece uma visualização melhor do que será armazenado no banco de dados do projeto. Como pode ser observado através do diagrama de classes:

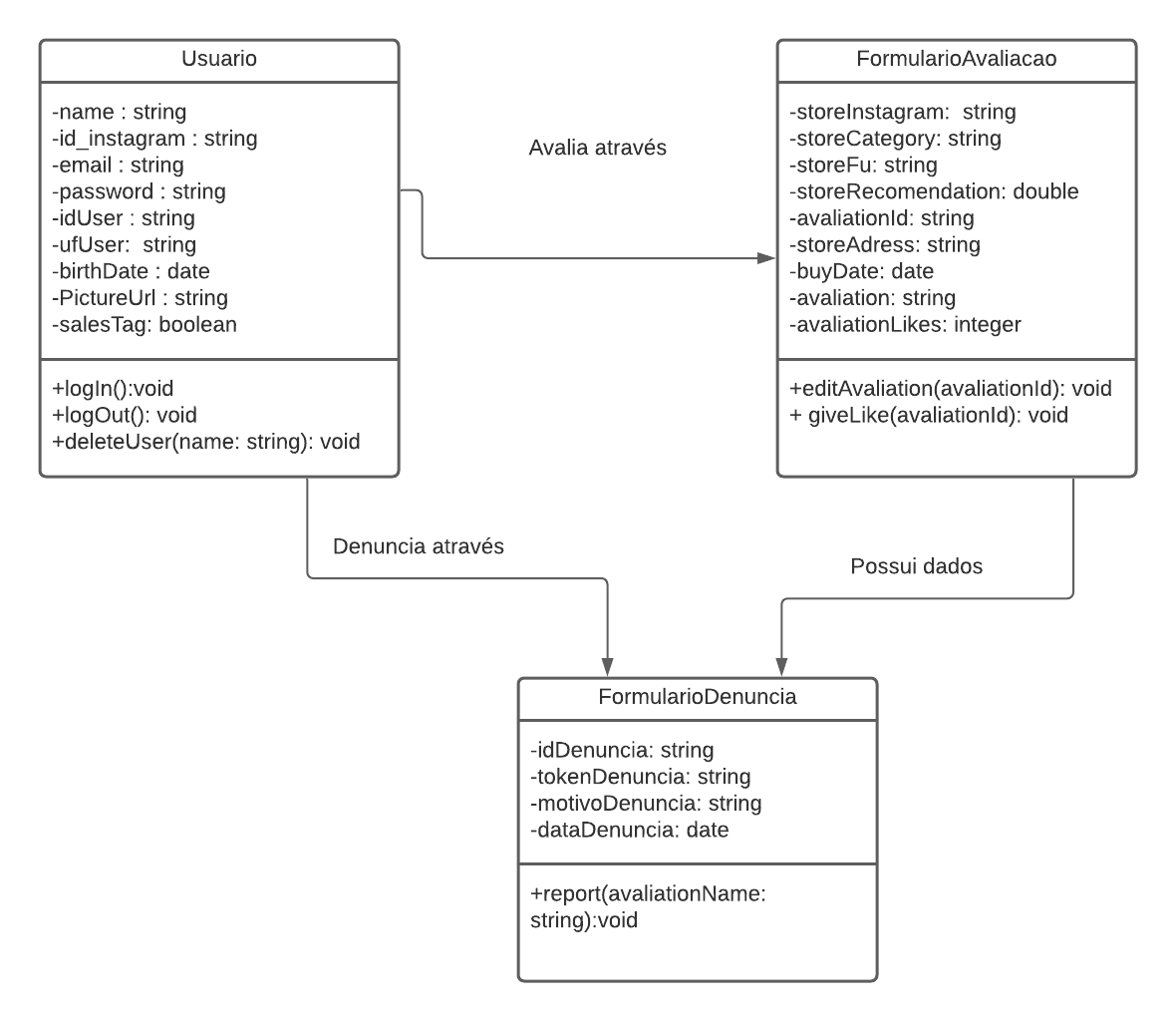

Diagrama de Classes


5. Referências

  • Flávio Seccheiri Mariotti "Como documentar a Arquitetura de Software" disponível em: http://www.linhadecodigo.com.br/artigo/3343/como-documentar-a-arquitetura-de-software.aspx. Acesso em 22 março 2021.
  • Matt Behrens, 2012. The Django Book. Disponível em: https://django-book.readthedocs.io/en/latest/. Acesso em 27 março 2021
  • PostgreSQL: powerful, open source database. 2021 The PostgreSQL Global Development Group Disponível em: https://www.postgresql.org/ . Acesso em 30 março 2021
  • BootStrap: Build fast, responsive sites. Disponível em: https://getbootstrap.com/ . Acesso em 30 março 2021
  • Chris Zwerschke, 2021. Python WebFrameworks Disponível em: https://wiki.python.org/moin/WebFrameworks . Acesso em 30 março 2021.
